Costo delle perdite di aria compressa: 13 fughe, 6.760 euro all’anno

Tredici perdite. Non trecento, non cinquanta: tredici. Ed è da qui che nasce il costo delle perdite di aria compressa di questo impianto.

È il risultato di un rilievo che abbiamo eseguito in uno stabilimento manifatturiero della provincia di Rimini, su un impianto di aria compressa che nessuno considerava messo male. Nessun compressore in affanno, nessuna lamentela dalla produzione, nessun segnale evidente che qualcosa non andasse.

Il costo delle perdite di aria compressa, per quelle tredici fughe, è di 6.760 euro all’anno.

Questo articolo racconta come sono state misurate, dove si trovavano e cosa dicono i numeri. Non è un pezzo teorico sul risparmio energetico: sono i dati di un rilievo reale, con il metodo di calcolo esplicitato, così che chiunque possa rifare il conto sul proprio impianto.

Costo delle perdite di aria compressa: perché il numero conta meno

Quando si parla di perdite di aria compressa, l’immagine che viene in mente è quella della rete vecchia e disastrata, piena di micro-fughe diffuse ovunque. È un’immagine rassicurante: se il mio impianto è recente e curato, il problema non mi riguarda.

I dati di questo rilievo dicono il contrario.

Tredici punti di fuga in un capannone sono pochissimi. Eppure la dispersione complessiva è di 563 litri al minuto, che significa circa 33,8 m³ ogni ora e 135.000 m³ di aria compressa persi ogni anno. Aria che il compressore produce consumando energia elettrica e che non arriva mai a un’utenza.

Il punto è che le perdite non si contano: si misurano. Una singola fuga su un innesto rapido può disperdere più di venti micro-perdite su una filettatura. E infatti in questo caso la perdita media per punto è di 43 litri al minuto, pari a circa 520 euro all’anno.

Cinquecentoventi euro. Per una fuga sola. Che si ripara con una guarnizione.

Come si misura il costo di una perdita, e perché a orecchio non basta

Il rilievo è stato eseguito con un sistema di rilevamento ultrasonico ad immagine acustica. Vale la pena spiegare cosa fa, perché il metodo determina la qualità del dato.

Quando l’aria passa da un ambiente in pressione a uno a pressione atmosferica genera turbolenza, e quella turbolenza produce ultrasuoni: frequenze sopra la soglia dell’udito umano. Lo strumento le capta con una matrice di microfoni ad alta sensibilità e le trasforma in un’immagine sovrapposta alla ripresa video, come una mappa di calore. La perdita smette di essere un sibilo da cercare e diventa un punto colorato sullo schermo.

Tre conseguenze pratiche, tutte importanti:

• Si lavora a impianto in funzione. Il rilievo di questo caso è stato fatto durante la normale attività, senza fermare la produzione. È la differenza tra un controllo che si può programmare quando serve e uno che richiede un fermo.
• Si lavora a distanza. Tutte le misure di questo rilievo sono state prese a 7,1 metri: linee aeree, ispezionate da terra. Nessun ponteggio, nessuna piattaforma, nessun rischio in quota.
• Ogni perdita viene quantificata, non solo trovata. Lo strumento registra portata dispersa in litri al minuto, livello sonoro in decibel, distanza e un grado di severità su scala da 0 a 4. È questa la differenza che conta: sapere che c’è una perdita non serve a molto, sapere che quella perdita vale 661 euro all’anno serve a decidere in che ordine intervenire.

Il metodo a orecchio, con il reparto in funzione, trova le fughe più rumorose e perde tutte le altre. E soprattutto non le quantifica: senza numeri non c’è priorità, e senza priorità si ripara quello che si sente, non quello che costa.

I numeri del rilievo e il costo delle perdite di aria compressa

Indicatore	Valore
Perdite rilevate	13
Portata totale dispersa	563 l/min (≈ 33,8 m³/h)
Aria persa in un anno	≈ 135.000 m³
Costo stimato	6.760 €/anno
Grado di severità	tutte in Livello 4 (il più grave)
Perdita media per fuga	≈ 43 l/min · ≈ 520 €/anno



I due parametri economici alla base del calcolo sono espliciti, perché senza di essi il costo non significa nulla: 4.000 ore di funzionamento annue dell’impianto e 50 euro ogni 1.000 m³ di aria compressa prodotta, che è un costo pieno tipico per un impianto industriale a 7–8 bar.

Sono assunzioni conservative. Un impianto che lavora su due turni, o su tre, moltiplica il costo di conseguenza: le stesse tredici perdite su un ciclo continuo supererebbero i 14.000 euro all’anno.

Il dato che dovrebbe far riflettere

Non è il totale. È la severità.

Tutte e tredici le perdite ricadono in Livello 4, la classe più grave della scala. Non si tratta di micro-fughe diffuse in una rete stanca: sono dispersioni importanti e concentrate, in un impianto che dall’esterno sembrava perfettamente a posto.

È il motivo per cui questo caso è più utile di un impianto messo male. Un impianto disastrato lo riconosce anche il manutentore. Questo no.

Dove si nascondevano

La documentazione fotografica del rilievo racconta una storia molto concreta, e non è quella delle tubazioni interrate o dei tratti di rete inaccessibili.

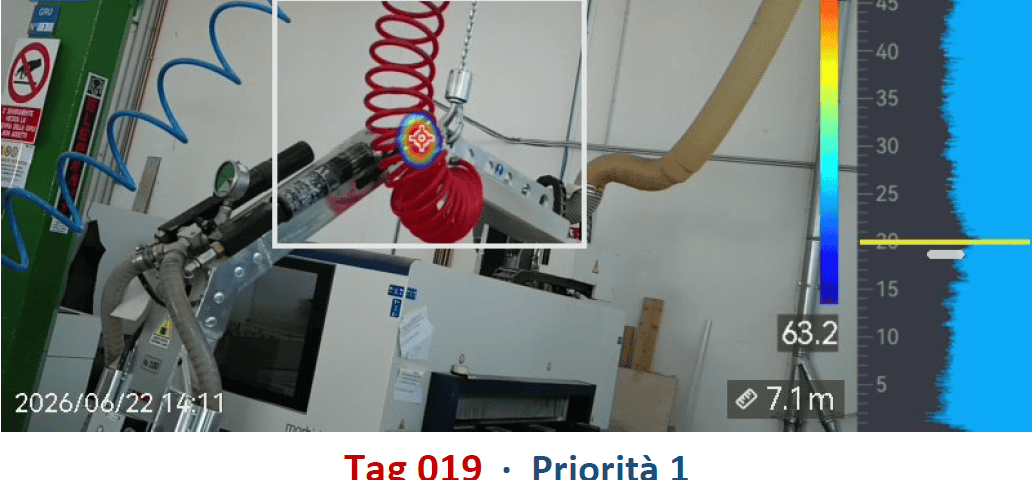

Le perdite erano su pistole di soffiaggio, innesti rapidi, tubi spiralati, bracci di manipolazione, attacchi a banco. Attrezzature che gli operatori hanno in mano tutti i giorni, in postazioni di lavoro perfettamente accessibili, spesso a un metro da chi ci lavora.

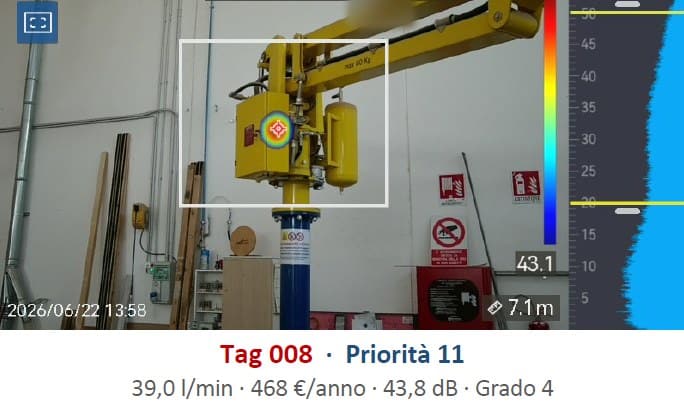

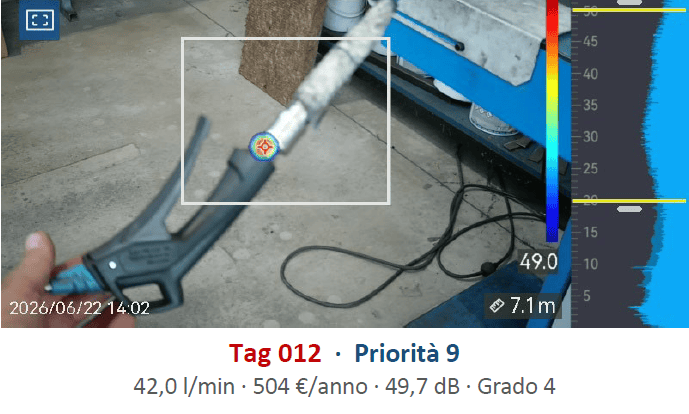

Due componenti diversi, stesso ordine di grandezza: circa cinquecento euro all’anno ciascuno. Il primo si tiene in mano, il secondo sta a tre metri d’altezza.

Non sono guasti nascosti. Sono componenti di consumo che si degradano lentamente e a cui nessuno guarda perché il reparto è rumoroso e un sibilo in più non lo sente nessuno.

Questo cambia il conto della riparazione: guarnizioni, raccordi, innesti, tubi flessibili. Materiale di magazzino e manodopera ordinaria. Non un cantiere.

Cosa significa in energia e in emissioni

Il costo in euro dipende dal prezzo che si attribuisce all’aria compressa, quindi vale la pena tradurre la dispersione in termini fisici, che sono indipendenti da qualsiasi assunzione economica.

Assumendo un consumo specifico tipico di 0,10–0,13 kWh per metro cubo di aria compressa prodotta — valori ordinari per compressori a vite a 7–8 bar — i 135.000 m³ dispersi corrispondono a un ordine di grandezza di 13.500–17.600 kWh all’anno di energia elettrica sprecata.

Sono da 4.000 a 5.300 kg di CO₂ all’anno, con un fattore di rete indicativo di 0,30 kg per kWh.

Energia spesa unicamente per rimpiazzare l’aria che esce dalle fughe. Queste stime servono a dare la misura fisica dello spreco e non vanno sommate al dato di costo: sono due letture dello stesso fenomeno.

Il ritorno dell’investimento

Qui il conto è talmente sbilanciato da sembrare sospetto, e infatti conviene farlo esplicitamente.

Da una parte c’è un risparmio ricorrente di 6.760 euro all’anno. Dall’altra ci sono il costo del rilievo e quello delle riparazioni: materiale di consumo e alcune ore di manodopera.

Nella generalità dei casi il ritorno è dell’ordine di poche settimane. È la voce di spreco a rientro più rapido di un impianto ad aria compressa, e non è nemmeno vicina alla seconda.

Il confronto che fa capire meglio la scala: molte aziende, di fronte a un calo di prestazioni dell’impianto, valutano l’acquisto di un compressore più potente. Recuperare 563 l/min di aria già prodotta significa in molti casi non avere bisogno di quel compressore — un investimento a cinque cifre evitato riparando tredici raccordi.

Come si imposta l’intervento

Un elenco di perdite non è un piano di lavoro. Dal rilievo di questo caso sono usciti cinque punti, in ordine.

1. Prima le più grosse. Le cinque perdite a maggiore portata valgono da sole 242 l/min: il 43% della dispersione totale e circa 2.900 euro all’anno. Aggredirle per prime concentra quasi metà del risultato nella prima ondata di interventi, con un quinto dei punti da toccare.
2. Mappare prima di riparare. In questo rilievo i campi di ubicazione erano rimasti vuoti per tutte le perdite: lo strumento aveva quantificato ogni fuga ma nessuno aveva registrato dove fosse a impianto. Senza quella informazione la squadra di manutenzione parte alla cieca. Fotografia e posizione vanno completate prima di aprire il cantiere, non durante.
3. Verificare la pressione di rete. Meno pressione significa meno portata dalle fughe residue, oltre a un risparmio diretto: ogni bar in eccesso rispetto al necessario vale un 7–8% di consumo energetico in più. È il momento giusto per verificare se l’impianto sta lavorando a 8 bar per utenze che ne chiedono 6.
4. Ricontrollare dopo. Un secondo rilievo a riparazioni concluse verifica l’efficacia e quantifica il risparmio effettivamente ottenuto. Senza questo passaggio il risparmio resta una stima, e una stima non entra in un budget.
5. Programmare, non improvvisare. È il punto che vale più di tutti gli altri messi insieme.

Perché il costo delle perdite di aria compressa torna sempre

Le perdite si riformano. Sempre.

Ogni innesto rapido che viene scollegato e ricollegato mille volte, ogni tubo spiralato che viene calpestato, ogni guarnizione che invecchia: la rete torna a disperdere. Un rilievo isolato fotografa una situazione e la risolve per quella volta, ma se non c’è un controllo periodico, dopo diciotto o ventiquattro mesi il conto è di nuovo dov’era.

È la ragione per cui il controllo delle perdite ha senso dentro un programma continuativo — annuale o semestrale a seconda dell’impianto — e non come intervento straordinario. Nei nostri contratti di manutenzione programmata il rilievo perdite è una delle voci che rientra nel calendario insieme alle scadenze delle attrezzature: la logica è la stessa, togliere una scadenza dalla memoria delle persone e metterla in un sistema.

Domande frequenti

Come si calcola il costo delle perdite di aria compressa?

Dipende dalla portata dispersa, dalle ore di funzionamento dell’impianto e dal costo unitario dell’aria. Nel caso descritto, la perdita media da 43 l/min costa circa 520 euro all’anno su 4.000 ore di esercizio, con l’aria valorizzata a 50 €/1.000 m³. Una singola fuga di media entità supera facilmente il costo del rilievo che l’ha individuata.

Bisogna fermare la produzione per fare la ricerca perdite?

No. Il rilievo ultrasonico ad immagine acustica funziona a impianto in funzione, anche in ambienti rumorosi, perché lavora su frequenze fuori dallo spettro udibile. Il rilievo descritto in questo articolo è stato eseguito durante la normale attività.

Quante perdite ha un impianto normale?

Non è il numero che conta. Tredici perdite di grossa entità disperdono più di cinquanta micro-fughe. La stima di settore colloca la dispersione media di un impianto industriale tra il 20% e il 30% dell’aria prodotta, ma è un ordine di grandezza: il dato utile si ottiene solo misurando.

Ogni quanto va ripetuto il controllo?

Per la maggior parte degli impianti industriali una cadenza annuale è adeguata; su reti molto sollecitate, con molti innesti rapidi e attrezzature mobili, ha senso passare al semestrale. Il criterio è la velocità con cui la rete torna a disperdere, che dipende dall’uso più che dall’età dell’impianto.

Conviene prima riparare le perdite o cambiare il compressore?

Prima misurare le perdite. Un impianto che sembra non avere abbastanza aria molto spesso ne ha in abbondanza e la sta disperdendo lungo la rete. Sostituire il compressore senza aver quantificato la dispersione significa dimensionare la macchina nuova sullo spreco, e continuare a pagarlo per tutta la vita dell’impianto.
