Un avvitatore che perde forza a metà turno, un cilindro che si muove a scatti, una valvola che si blocca dopo pochi mesi. Molto spesso il problema non è il componente, ma l’aria che gli arriva: sporca, umida, alla pressione sbagliata o con troppo (o troppo poco) olio.

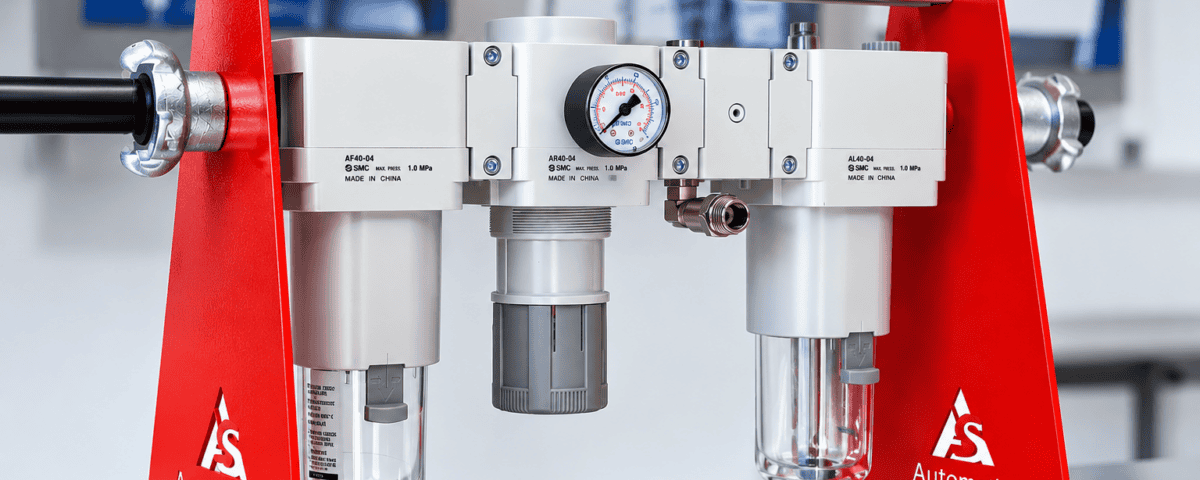

Il gruppo FRL – filtro, regolatore, lubrificatore – è il piccolo “posto di controllo” montato subito prima della macchina o dell’utensile. Costa poco, ma se è scelto male o dimenticato fa danni che costano molto di più. In questa guida vediamo a cosa serve ogni elemento, come scegliere la taglia giusta, quando il lubrificatore aria compressa è utile e quando è meglio non montarlo, e cosa portare al banco del nostro punto vendita per trovare subito il pezzo giusto.
Cos’è un gruppo FRL e dove va montato
FRL è l’acronimo dei tre componenti che lo formano, montati sempre in quest’ordine nel senso del flusso d’aria:
- Filtro – trattiene condensa, ruggine, scaglie dei tubi e polvere.
- Regolatore – porta la pressione al valore giusto per la macchina e la tiene stabile.
- Lubrificatore – aggiunge all’aria una nebbia d’olio finissima per gli utensili che la richiedono.
Il gruppo FRL è un trattamento “a bordo macchina”: non sostituisce l’essiccatore e i filtri della sala compressori, li completa. Se l’aria in rete è molto umida, nessun filtro sul punto di utilizzo riuscirà a compensare: il problema va risolto a monte, con un corretto trattamento dell’aria compressa.
Il filtro: acqua e sporco fuori, prima che arrivino alla macchina
Il filtro fa ruotare l’aria all’interno del vaso: le gocce d’acqua e le particelle più pesanti si separano per centrifugazione, quelle fini restano nella cartuccia. Tre cose da guardare quando lo scegli:
- Grado di filtrazione. La cartuccia standard è in genere da 5 µm, adatta alla maggior parte degli utilizzi. Per aria più pulita (verniciatura, strumentazione) si aggiunge dopo un filtro a coalescenza.
- Scarico della condensa. Manuale, semiautomatico o automatico. Dove nessuno si ricorda di scaricare il vaso – cioè quasi ovunque – conviene lo scarico automatico.
- Materiale del vaso. Il policarbonato con protezione va bene nella maggior parte dei casi, ma teme solventi e vapori chimici: in quegli ambienti serve il vaso metallico.
Il regolatore: la pressione giusta, sempre uguale
La pressione di rete oscilla: sale quando i consumi calano, scende quando più macchine lavorano insieme. Il regolatore di pressione la riduce al valore che serve e la mantiene stabile, così l’utensile lavora sempre allo stesso modo.
- Regolalo alla pressione minima che fa lavorare bene la macchina, non al massimo “per sicurezza”: più pressione significa più consumo d’aria, più usura e più perdite.
- Il manometro non è un optional: senza, nessuno sa a che pressione sta lavorando la macchina.
- Dove serve evitare manomissioni, scegli un regolatore con manopola bloccabile.
- Se lo spazio è poco, esiste il filtro-regolatore in un unico corpo.
Il lubrificatore aria compressa: quando serve e quando è meglio evitarlo
Il lubrificatore (o oliatore) nebulizza l’olio in goccioline finissime, in quantità proporzionale al flusso d’aria. È l’elemento più frainteso del gruppo: a volte manca dove serve, più spesso c’è dove non dovrebbe.
Quando serve
- Utensili pneumatici: avvitatori, smerigliatrici, trapani, motori pneumatici, quando il costruttore richiede aria lubrificata (è scritto nel manuale).
- Impianti e componenti già lubrificati da anni: vedi la regola d’oro più sotto.
Quando è meglio non montarlo
- Cilindri e valvole moderne: quasi tutti escono di fabbrica pre-lubrificati a vita e non hanno bisogno di olio.
- Verniciatura, incollaggio e soffiaggio di pezzi da trattare: l’olio rovina la finitura.
- Alimentare, farmaceutico, aria a contatto con il prodotto e strumentazione: lì l’olio non deve esserci.
La regola d’oro: se inizi a lubrificare un componente nato pre-lubrificato, non puoi più smettere. L’olio nebulizzato porta via il grasso di primo montaggio: se poi togli il lubrificatore, il componente resta a secco e si usura in fretta.
Che olio usare e come regolarlo
- Usa l’olio indicato dal costruttore dell’utensile: di solito un olio idraulico senza additivi detergenti, viscosità ISO VG 32. Mai olio motore.
- Regola il dosaggio al minimo che serve: se dallo scarico della valvola esce nebbia oleosa o l’olio gocciola, è troppo.
- Monta il lubrificatore il più vicino possibile all’utensile: nei tratti lunghi di tubo l’olio si deposita sulle pareti e non arriva a destinazione.
Come scegliere la taglia giusta: l’errore più comune
Il gruppo FRL si sceglie in base alla portata d’aria che serve alla macchina (in Nl/min, alla pressione di lavoro), non solo in base al filetto. Un gruppo sottodimensionato “strozza” l’aria: l’utensile perde forza proprio nel momento in cui lavora.
La prova pratica: guarda il manometro a valle del regolatore con la macchina ferma e poi mentre lavora. Se durante il lavoro la pressione cala in modo sensibile (indicativamente più di mezzo bar), il gruppo è troppo piccolo, oppure la cartuccia del filtro è intasata.
Le serie modulari permettono di aggiungere al gruppo anche la valvola di intercettazione (per scaricare l’aria in sicurezza durante la manutenzione) e l’avviatore progressivo, che mette in pressione la macchina gradualmente. Li trovi descritti nell’articolo sul trattamento dell’aria compressa in un circuito pneumatico.
Quale componente serve per quale utilizzo
| Utilizzo | Filtro | Regolatore | Lubrificatore |
|---|---|---|---|
| Utensili pneumatici (avvitatori, smerigliatrici, trapani) | Sì | Sì | Sì, se richiesto dal costruttore |
| Motori pneumatici | Sì | Sì | Sì, secondo manuale |
| Cilindri e valvole moderne | Sì | Sì | No (pre-lubrificati a vita) |
| Soffiaggio e pulizia pezzi | Sì | Sì | No |
| Verniciatura e incollaggio | Sì + coalescenza | Sì | Mai |
| Alimentare e farmaceutico | Secondo classe ISO 8573-1 | Sì | Mai |
5 errori che vediamo spesso in assistenza
- Gruppo montato al contrario. Sul corpo c’è una freccia che indica il senso del flusso: va rispettata.
- Vaso del filtro mai scaricato. La condensa supera il livello massimo e viene trascinata in macchina.
- Lubrificatore sulla linea principale, che alimenta anche soffiaggi o postazioni di verniciatura.
- Olio sbagliato, spesso olio motore “perché c’era in officina”.
- Regolatore tutto aperto: la macchina lavora alla pressione di rete, consuma di più e si usura prima.
Sono errori piccoli, ma tra le cause più frequenti di guasti evitabili. Se ti interessa il tema, leggi anche come ridurre i fermi macchina.
Manutenzione: pochi minuti che evitano il fermo
| Controllo | Quando |
|---|---|
| Scarico della condensa (se manuale) | A fine turno o ogni giorno |
| Livello dell’olio nel lubrificatore | Ogni settimana |
| Stato del vaso: crepe, opacità, deformazioni | A ogni controllo; se danneggiato si sostituisce subito |
| Cartuccia del filtro | Quando la pressione a valle cala durante il lavoro, e comunque secondo le indicazioni del costruttore |
| Pressione impostata sul regolatore | Periodicamente, confrontandola con quella richiesta dalla macchina |
Cosa portare al banco per scegliere al primo colpo
Per darti subito il gruppo giusto ci bastano poche informazioni:
- la misura del filetto di ingresso, oppure il vecchio gruppo o una sua foto;
- cosa alimenta (utensile, macchina, cilindri) e, se c’è, la targhetta con il consumo d’aria;
- la pressione di lavoro richiesta;
- se il costruttore dell’utensile richiede aria lubrificata;
- l’ambiente in cui lavora: presenza di solventi, esterno, spazi ridotti.
Gruppi FRL e ricambi al punto vendita di Santarcangelo
Al nostro punto vendita aria compressa di Santarcangelo di Romagna trovi al banco filtri, regolatori, lubrificatori, filtri-regolatori, manometri, cartucce e vasi di ricambio, insieme a raccordi, tubi ed elettrovalvole: oltre 21.000 articoli a catalogo di marchi come SMC, Aignep e Univer, e il consiglio di tecnici che gli impianti li installano e li riparano ogni giorno.
Serviamo aziende, officine e artigiani di Rimini, Riccione, Cesena, San Marino e di tutta la Romagna. Scopri anche la nostra gamma completa di pneumatica.
- Indirizzo: Via dell’Orzo 21, 47822 Santarcangelo di Romagna (RN)
- Orari: lunedì – venerdì 8:00–12:30 / 14:00–17:00
- Telefono: 0541 621109 – WhatsApp: 346 8745981
- Email: info@aut-service.it
Mandaci su WhatsApp la foto del tuo vecchio gruppo FRL: ti diciamo subito cosa serve e lo trovi pronto al banco.
Domande frequenti
Il lubrificatore aria compressa è sempre necessario?
No. Serve per gli utensili e i motori pneumatici che lo richiedono. Cilindri e valvole moderne sono pre-lubrificati a vita e funzionano meglio senza olio aggiunto. Nei settori alimentare e farmaceutico e nella verniciatura l’olio va evitato.
Che olio si mette nell’oliatore dell’aria compressa?
Quello indicato dal costruttore dell’utensile: di solito un olio idraulico senza additivi detergenti, viscosità ISO VG 32. L’olio motore non va mai usato.
In che ordine si montano filtro, regolatore e lubrificatore?
Sempre filtro, poi regolatore, poi lubrificatore, seguendo la freccia del flusso stampata sul corpo. Il lubrificatore va il più vicino possibile all’utensile.
Ogni quanto si cambia la cartuccia del filtro?
Quando la pressione a valle cala durante il lavoro (segno che la cartuccia è intasata) e comunque secondo le indicazioni del costruttore. In ambienti polverosi o con aria molto umida il cambio va fatto più spesso.
