Impianto aria compressa: 5 errori di progettazione che paghi in bolletta

L’aria compressa è uno dei vettori energetici più costosi della fabbrica. Nel ciclo di vita di un compressore, l’energia elettrica pesa per circa il 70–80% del costo totale: più del prezzo di acquisto e della manutenzione messi insieme. Eppure, quando si progetta un impianto aria compressa, l’attenzione va quasi sempre alla macchina — marca, potenza, portata — e quasi mai al sistema che le sta intorno: tubazioni, sala, serbatoio, gestione del calore.

È proprio lì che nascono gli sprechi. In oltre 25 anni di assistenza su impianti di ogni dimensione tra Romagna e Marche abbiamo visto gli stessi errori ripetersi in stabilimenti molto diversi tra loro. Sono errori di progettazione: non si vedono, non fanno rumore, ma si pagano ogni mese in bolletta. Ecco i cinque più frequenti, e soprattutto come rimediare.

Errore 1: tubazioni sottodimensionate che strozzano l’impianto aria compressa

Ogni metro di tubo troppo stretto, ogni curva a gomito, ogni raccordo “di fortuna” aggiunto negli anni crea una perdita di carico. La pressione che esce dalla sala compressori non è quella che arriva alle utenze: per compensare la differenza, prima o poi qualcuno alza il setpoint. Risultato: il compressore lavora più in alto del necessario, per sempre.

In una rete ben progettata, la caduta di pressione tra la sala e l’utenza più lontana non dovrebbe superare qualche decimo di bar. Nelle reti cresciute “a pezzi”, con ampliamenti successivi mai ricalcolati, si arriva facilmente a perdere un bar intero lungo il percorso.

Come rimediare: preferire la configurazione ad anello chiuso rispetto alle ramificazioni cieche, dimensionare i diametri sulla portata reale (compresi gli ampliamenti futuri) e scegliere materiali a bassa rugosità interna, come i moderni sistemi in alluminio, che mantengono le prestazioni nel tempo senza corrosione.

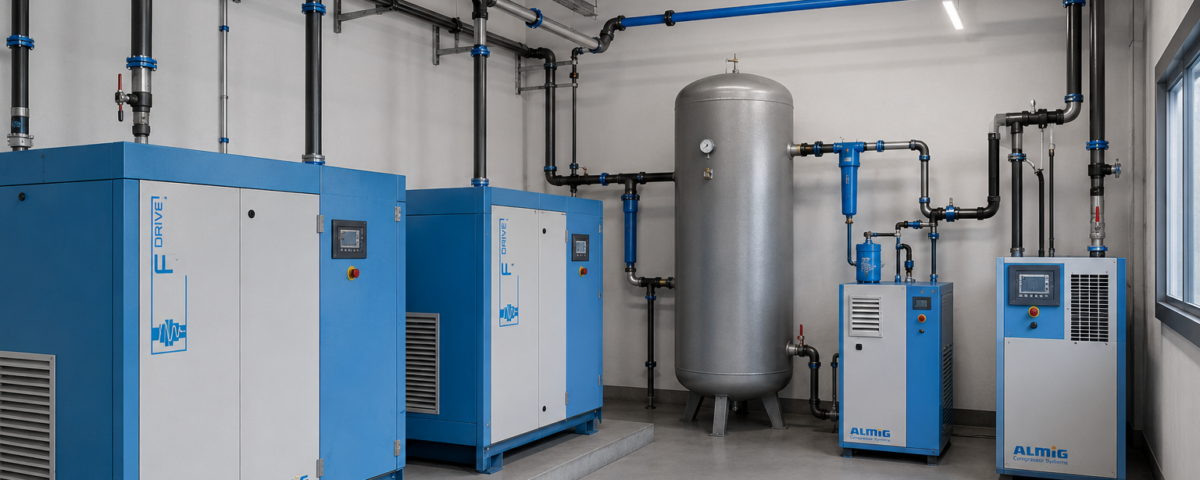

Le tubazioni in alluminio garantiscono basse perdite di carico, assenza di corrosione e una distribuzione dell’aria compressa efficiente, contribuendo a ridurre i consumi energetici dell’impianto.

Errore 2: pressione di rete più alta del necessario

La regola è tanto semplice quanto spietata: ogni bar di pressione in più costa indicativamente il 7% di energia in più. Molti impianti lavorano a 8–9 bar quando la stragrande maggioranza delle utenze ne richiede 6. Perché succede? A volte per compensare le perdite di carico dell’errore 1, altre volte perché una singola macchina richiede una pressione superiore e trascina con sé l’intero stabilimento.

C’è anche un effetto meno conosciuto: la pressione alta genera la cosiddetta “domanda artificiale”. Utenze e perdite consumano più aria di quanta ne servirebbe, semplicemente perché la trovano disponibile a pressione maggiore.

Come rimediare: misurare la pressione minima realmente necessaria alle utenze, ridurre il setpoint in modo graduale e monitorato e, se una sola macchina richiede pressioni superiori, valutare un booster dedicato invece di alzare tutta la rete. Per dare un ordine di grandezza: su un compressore da 22 kW che lavora 4.000 ore l’anno, mezzo bar di troppo vale centinaia di euro di energia sprecata — ogni anno, per tutta la vita dell’impianto. Il serbatoio di accumulo è il “polmone” dell’impianto di aria compressa: stabilizza la pressione, riduce i cicli di carico e scarico del compressore e contribuisce a diminuire i consumi energetici.

Lavorare a una pressione superiore a quella realmente necessaria aumenta il consumo di energia elettrica e il costo di produzione dell’aria compressa. Ogni bar in più può comportare un incremento dei consumi di circa il 7%.

Lavorare a una pressione superiore a quella realmente necessaria aumenta il consumo di energia elettrica e il costo di produzione dell’aria compressa. Ogni bar in più può comportare un incremento dei consumi di circa il 7%.

Errore 3: la sala compressori che respira aria calda

Un compressore trasforma in calore quasi tutta l’energia elettrica che assorbe. Se la sala è piccola, senza ricambio d’aria o esposta a sud, d’estate la temperatura interna sale in fretta e la macchina finisce per aspirare aria a 40 °C e oltre. L’aria calda è meno densa: a parità di lavoro, il compressore produce meno aria utile. Indicativamente, ogni 4 °C in più in aspirazione costano circa l’1% di energia — senza contare i fermi per allarme termico nelle settimane più calde e l’invecchiamento accelerato dell’olio.

C’è poi un effetto a catena: l’aria calda trattiene più umidità, quindi più condensa da smaltire e un essiccatore che lavora costantemente sotto sforzo.

Come rimediare: prevedere prese d’aria fresca dal lato più freddo dell’edificio, un’estrazione forzata dimensionata sulla potenza installata e la canalizzazione dell’aria calda espulsa — che, come vedremo all’errore 5, è tutt’altro che un rifiuto.

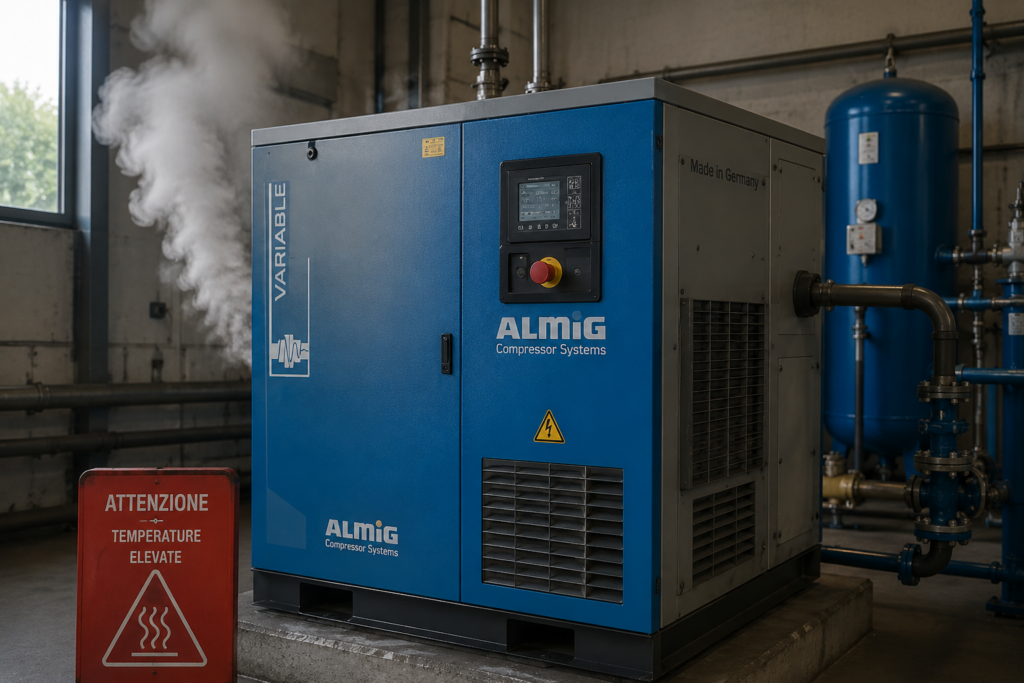

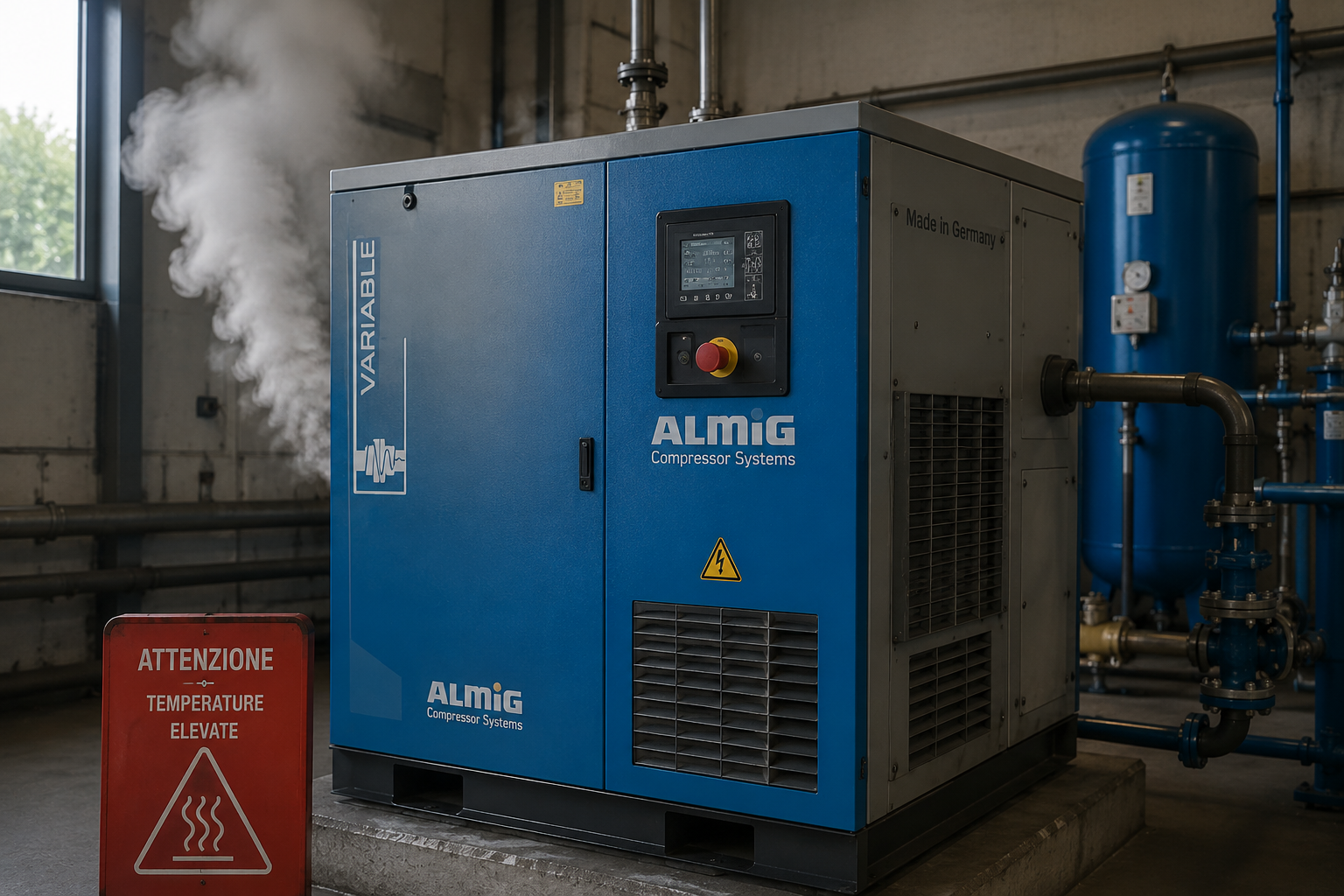

Quando un compressore aspira aria troppo calda, produce meno aria compressa a parità di energia elettrica consumata. Una corretta ventilazione della sala compressori è fondamentale per mantenere elevate le prestazioni e contenere i costi energetici.

Errore 4: serbatoio sottodimensionato (o dimenticato)

Il serbatoio è il polmone dell’impianto di aria compressa: assorbe i picchi di richiesta e dà stabilità alla pressione. Quando è troppo piccolo, il compressore attacca e stacca di continuo, oppure resta a girare a vuoto. E la marcia a vuoto è tutt’altro che gratis: un compressore a vite che gira senza produrre aria assorbe ancora il 20–30% della sua potenza.

Il ciclo continuo carico/vuoto, oltre a consumare energia, usura contattori, valvole e motore, e fa “ballare” la pressione di rete con effetti su tutte le utenze a valle.

Come rimediare: dimensionare il volume di accumulo sulla variabilità reale dei consumi, non solo sulla portata nominale del compressore. Con profili di consumo molto variabili conviene valutare un compressore a velocità variabile (inverter) — che però, senza un volume adeguato, non lavora bene comunque. E un promemoria normativo: un serbatoio nuovo va denunciato all’INAIL tramite il portale CIVA prima della messa in servizio — ne abbiamo parlato passo passo nella nostra guida alla denuncia CIVA.

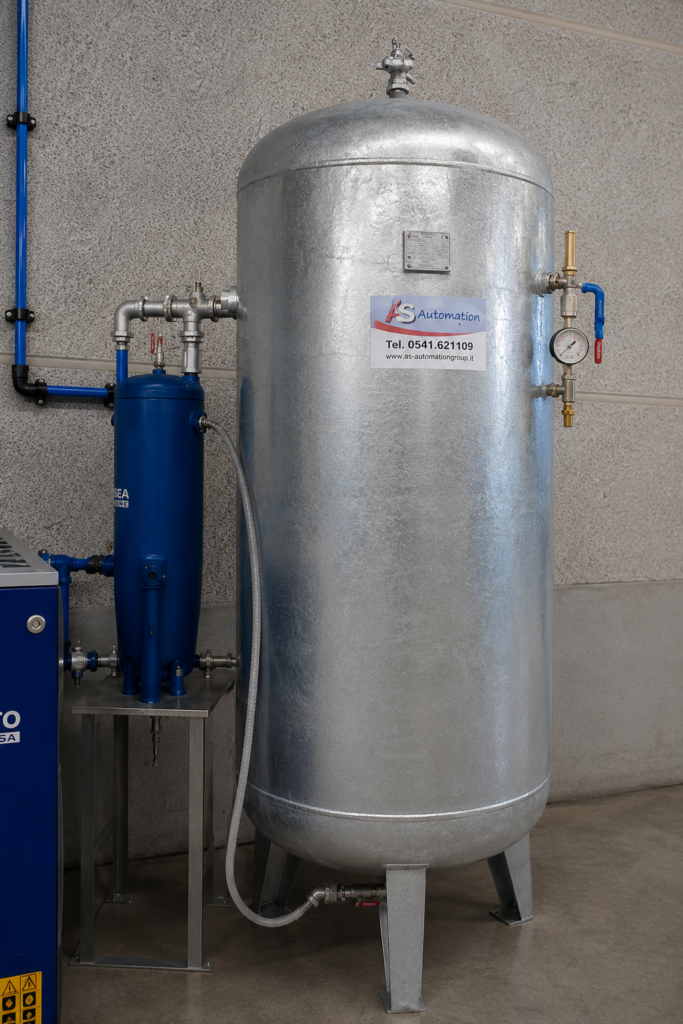

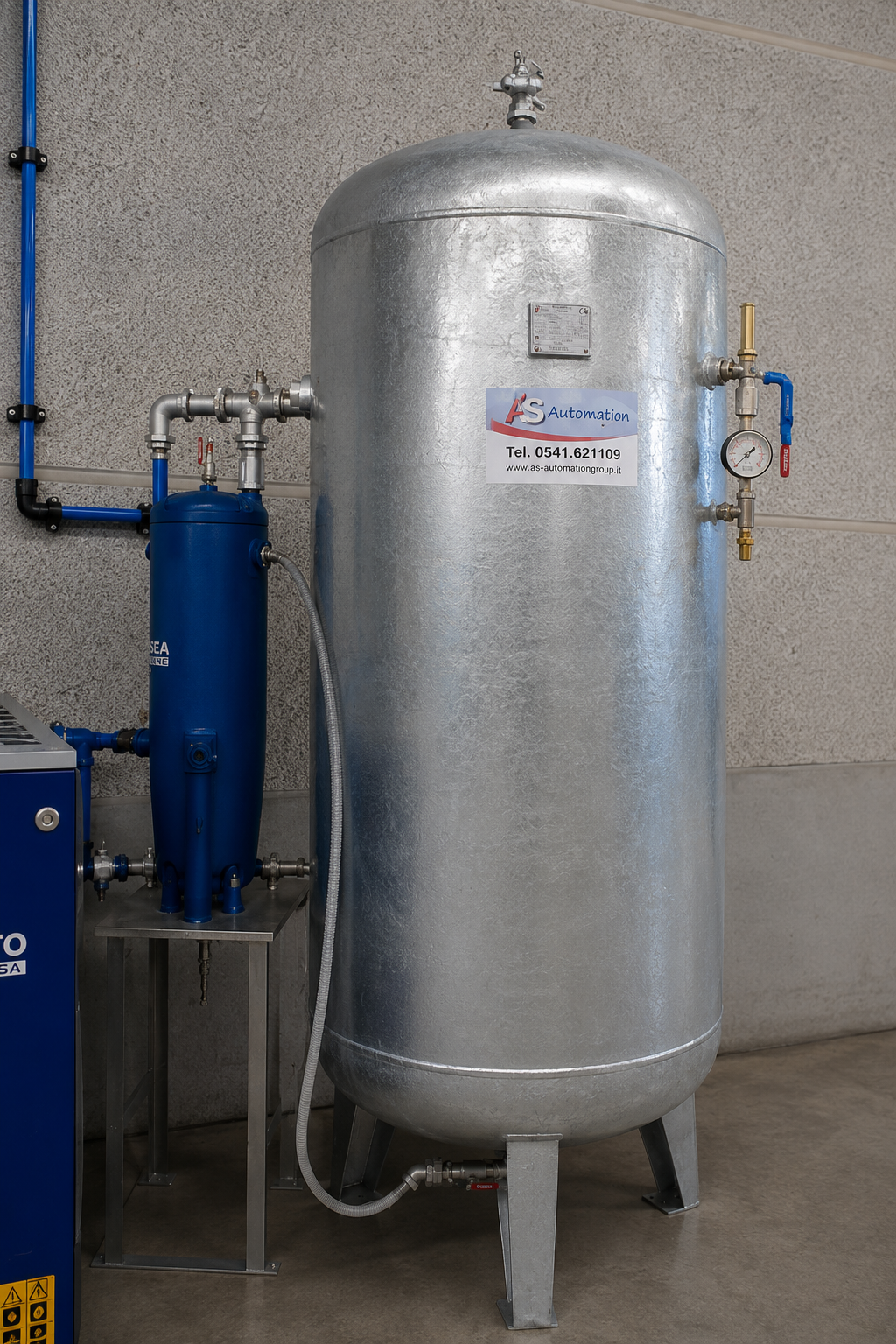

Il serbatoio di accumulo è il “polmone” dell’impianto di aria compressa: stabilizza la pressione, riduce i cicli di carico e scarico del compressore e contribuisce a diminuire i consumi energetici.

Errore 5: il calore buttato dalla finestra

Riprendiamo il dato dell’errore 3: oltre il 90% dell’energia elettrica assorbita da un compressore si ritrova sotto forma di calore. In un impianto da 30 kW parliamo dell’equivalente di una caldaia sempre accesa durante le ore di lavoro. Quel calore può riscaldare un reparto in inverno o pre-riscaldare acqua di processo e acqua sanitaria — oppure può uscire da una griglia e disperdersi nel parcheggio.

Chi non prevede il recupero termico in fase di progettazione paga l’energia due volte: una per comprimere l’aria, una per riscaldare ciò che il compressore avrebbe già scaldato gratis.

Come rimediare: canalizzare l’aria calda verso i reparti nella stagione fredda (con serrande per l’estate) e, sugli impianti più grandi, valutare uno scambiatore per il recupero su acqua. Il recupero di calore si progetta bene quando la sala nasce; si improvvisa male dopo. In molti casi, l’investimento si ripaga nel giro di una o due stagioni di riscaldamento.

Canalizzare l’aria calda prodotta dai compressori permette di recuperare oltre il 90% dell’energia trasformata in calore, riducendo i costi di riscaldamento dell’azienda durante la stagione invernale.

Quanto consuma davvero il tuo impianto aria compressa?

Il filo comune di questi cinque errori è che nessuno si vede a occhio nudo: si misurano. Assorbimenti elettrici, pressioni ai punti critici, tempi di carico e di vuoto, perdite di rete: sono questi i numeri che dicono quanto costa davvero ogni metro cubo d’aria prodotto e dove conviene intervenire per primo. Non a caso, le diagnosi energetiche promosse da ENEA partono proprio dalla misura.

Da oltre 25 anni AS Automation progetta, installa e assiste impianti di aria compressa per le aziende di Romagna e Marche: se sospetti che il tuo impianto di aria compressa stia pagando uno di questi cinque errori, possiamo verificarlo con una diagnosi sul campo e proporti gli interventi in ordine di ritorno economico. Scopri le nostre soluzioni per l’aria compressa oppure chiamaci allo 0541 621109 — la bolletta ringrazia.
